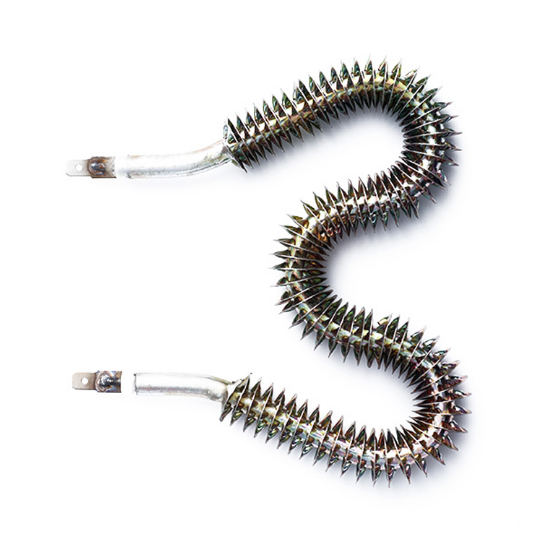

Pagpili ng Industrial Air Preheater Tube: Mga Materyales, Watt Density, at Fin Design

Ang isang drying line na tumatakbo sa 90 m3/min ng hangin ay maaaring mawalan ng humigit-kumulang 10 porsiyento ng kahusayan sa pag-init nito kapag masyadong masikip ang fin spacing sa isang air preheater tube. Mas madalas kaysa sa hindi, ang tunay na problema ay hindi ang heater mismo ngunit ang hindi pagkakatugma sa pagitan ng disenyo ng tubo at ang aktwal na mga kondisyon ng hangin. Iyon ang dahilan kung bakit ang pagpili ng isang air preheater tube ay nangangahulugan ng pagbabalanse ng temperatura ng materyal, watt density, at fin geometry bago ang pag-install, hindi pagkatapos ng isang pagkabigo.

Ano ang Air Preheater Tube?

Ang air preheater tube ay isang heat exchange component na nagpapataas ng temperatura ng hangin na dumadaloy sa isang duct, oven, o drying chamber. Sa mga sistema ng boiler, ang mga tubular preheater ay nakakakuha ng init mula sa flue gas. Sa electric heating equipment, ang tube ay isang nakapaloob na resistance heater na may metal sheath, magnesium oxide insulation, at, sa karamihan ng air application, mga palikpik upang palakihin ang ibabaw ng init. Ang wire ng resistensya ay nasugatan sa helically at naka-pack na may MgO, na naglilipat ng init habang electrically insulating ang kaluban. Ang kaluban ay welded shut at pinagsama sa isang huling diameter, karaniwang mula 6.5 mm hanggang 12.5 mm. Nakatuon ang artikulong ito sa electric-heated na bersyon dahil ito ang pinakamadalas na tinutukoy ng mga inhinyero ng proseso bilang bahagi ng disenyo.

Mga Karaniwang Uri ng Air Preheater Tube

Available ang mga karaniwang air preheater tube sa tuwid, hugis-U, hugis-W, at hugis-O na mga configuration.

Mga Configuration na Straight, U-Shaped, at W-Shaped

Ang isang tuwid na tubo ay ang pinakasimpleng anyo at umaangkop sa mga pag-install kung saan ang pinainit na haba ay tumutugma sa lalim ng duct. Ang isang hugis-U na tubo ay bumabalik sa sarili nito, na nagbibigay-daan sa isang maikling duct na tumanggap ng mahabang epektibong haba ng pag-init. Ang mga hugis-W na tubo ay nagdaragdag ng isa pang liko, na nagbibigay ng mas aktibong ibabaw sa loob ng isang compact na espasyo. Sa pagsasagawa, ang hugis-U na format ay isang magandang default para sa mga forced-convection oven dahil pinapanatili nito ang mga terminal ng koneksyon sa parehong gilid, na nagpapasimple sa mga kable. Halimbawa, a U-shaped finned air heating tube ay karaniwang tinutukoy kapag ang taas ng duct ay limitado ngunit ang kinakailangang kapangyarihan ay mataas.

Custom na U-Shaped Finned Heating Tube Manufacturers, Supplier Ang Xinghua Yading Electric Heating Element Co., Ltd. ay China Custom OEM/ODM U-Shaped Finned Heating Tube Manufacturers at U-Shaped Finned ... Tingnan ang Produkto →

Finned vs. Smooth Tubes

Ang mga makinis na tubo ay mas madaling linisin at katanggap-tanggap sa mga sistema ng sirkulasyon na mababa ang kapangyarihan. Ang mga finned tube ay ang karaniwang pagpipilian para sa mga air preheater dahil pinaparami nila ang lugar ng paglipat ng init. Ang fin factor, na siyang ratio ng finned surface area sa bare tube area, ay karaniwang umaabot mula 2 hanggang 4. Sa electric air heating, ang mas mataas na fin factor ay nagbibigay-daan sa parehong wattage na maihatid sa mas mababang surface load, na nagpapababa sa panganib ng oxide scaling at nagpapahaba ng buhay ng tubo. Gayunpaman, ang mga makinis na tubo ay hindi dapat balewalain: sa mga kagamitan sa malinis na silid o kung saan kinakailangan ang madalas na isterilisasyon, ang kawalan ng mga palikpik ay maaaring gawing mas simple ang pagpapanatili.

Pagpili ng Materyal: Ang Unang Desisyon na Nakakaapekto sa Buhay ng Tube

Ang unang hakbang sa pagpili ay sheath material. Tinutukoy ng materyal ang pinakamataas na patuloy na temperatura ng pagpapatakbo, ang allowance ng kaagnasan, at ang praktikal na buhay ng tubo. Inihahambing ng talahanayan sa ibaba ang mga pinakakaraniwang materyales para sa mga electric air preheater tubes.

Pinili na Batay sa Temperatura

Ang pinakamataas na temperatura ng kaluban ay dapat manatili sa ibaba ng punto ng oksihenasyon ng materyal. Para sa tuluy-tuloy na operasyon, ang 304 hindi kinakalawang na asero ay sapat sa ibaba 750°C. Kapag lumampas ang temperatura ng hangin sa labasan sa antas na iyon, lumipat sa 321 o Alloy 800. Ginagamit ang Alloy 840 kapag ang ibabaw ng tubo mismo ay lalapit sa 900°C, halimbawa sa mga high-power density na disenyo o kapag mababa ang bilis ng hangin.

Mga Alalahanin sa Kaagnasan at Kondensasyon

Sa mga air preheater, ang dew point corrosion ay maaaring mangyari kapag ang temperatura ng ibabaw ng tubo ay bumaba sa ibaba ng dew point ng nakapalibot na gas. Kahit na sa isang electrically heated duct, ang malamig na mga kondisyon ng pagsisimula ay maaaring lumikha ng condensate sa hindi kinakalawang na asero na ibabaw. Ang mga klorido at sulpate sa hangin sa pagawaan ay umaatake sa kaluban. Para sa mga kapaligirang may alam na kahalumigmigan, ang Alloy 800 sheath at mababang watt density na limitasyon ay nagbibigay ng karagdagang margin ng kaligtasan.

Densidad ng Watt at ang Praktikal na Epekto Nito

Ang density ng watt ay ang kapangyarihan na hinati sa pinainit na lugar sa ibabaw, karaniwang ipinahayag sa W/cm2. Ito ang pinakakapaki-pakinabang na numero para sa paghula ng temperatura ng ibabaw ng tubo. Sa parehong wattage, ang isang finned tube ay may mas mababang watt density kaysa sa isang makinis na tube dahil mas malaki ang fin area, kaya ang sheath ay tumatakbo nang mas malamig. Sa forced-air application na may duct velocity na 3 m/s o higit pa, ang panimulang hanay na 3 hanggang 5 W/cm2 ay ligtas para sa hindi kinakalawang na asero. Kung ang daloy ng hangin ay hindi regular o ang duct ay maliit, ang epektibong halaga ay maaaring doble sa ilang mga zone, kaya naman maraming mga inhinyero ang nananatili sa ibaba 3 W/cm2 hanggang sa ma-verify ang aktwal na pattern ng daloy. Para sa isang 10 kW heater na may 2000 cm2 ng finned area, ang watt density ay 5 W/cm2. Kung ang parehong heater ay sinusuri sa bare tube area, ang numero ay maaaring magmukhang mas mataas, kaya palaging kumpirmahin kung aling lugar ang sinipi ng tagagawa.

Bago tapusin ang disenyo, ihambing ang kinakalkula na kapangyarihan sa daloy ng masa ng hangin at pagtaas ng temperatura gamit ang Q = m * cp * dT. Kapag nalaman na ang kinakailangang kapangyarihan, ayusin ang haba ng tubo at geometry ng palikpik upang mapanatili ang density ng watt sa loob ng ligtas na banda. Ang isang detalyadong paliwanag ng kaugnayang ito ay makukuha sa artikulo sa watt density sa electric heating elements .

Mga Finned Tube: Mas Ibabaw, Mas Kaunting Overheating

Ang mga palikpik ay nagbabago kung paano gumaganap ang isang air preheater tube sa isang duct. Kung walang mga palikpik, ang panlabas na koepisyent ng paglipat ng init ng hangin ay mababa, kaya ang temperatura ng ibabaw ng tubo ay mabilis na umakyat at ang heating wire sa loob ay tumatakbo nang mas mainit kaysa sa kinakailangan. Sa mga palikpik, tinatanggihan ng parehong tubo ang mas maraming init sa daloy ng hangin at ang pangkalahatang kahusayan ay bumubuti nang kapansin-pansin. Ang trade-off ay pressure drop: ang mas malapit na fin spacing ay lumilikha ng mas maraming surface area ngunit mas lumalaban din, kaya ang fan ay dapat gumana nang mas mahirap. Para sa maalikabok o fibrous na hangin, mas ligtas ang mas malawak na fin pitch kahit na bahagyang mas mababa ang thermal performance. Ang taas ng palikpik, kapal, at pitch ay tumutukoy sa fin factor. Ang karaniwang taas ng palikpik ay 6 hanggang 15 mm, kapal 0.3 hanggang 0.5 mm, at pitch na 3 hanggang 6 mm. Kapag mataas ang demand, a W-shaped finned heating tube nagbibigay ng higit pang ibabaw sa parehong footprint. Sa mga pabilog na duct, isang O-shaped finned heating tube ay idinisenyo upang sundan ang cross-section at bawasan ang mga dead zone malapit sa duct wall.

Custom na O-Shaped Finned Heating Tube Manufacturers, Supplier Ang Xinghua Yading Electric Heating Element Co., Ltd. ay China Custom OEM/ODM O-Shaped Finned Heating Tube Manufacturers at O-Shaped Finned ... Tingnan ang Produkto →

Custom W-Shaped Finned Heating Tube Manufacturers, Supplier Ang Xinghua Yading Electric Heating Element Co., Ltd. ay China Custom OEM/ODM W-Shaped Finned Heating Tube Manufacturers at W-Shaped Finned ... Tingnan ang Produkto →

Pagpili ng Air Preheater Tube: Isang Step-by-Step na Checklist

Pinipigilan ng isang structured na checklist ang mga karaniwang pagkakamali sa mga bagong installation: sobrang laki ng watt density, maling materyal, o hindi sapat na fin area. Gamitin ang sumusunod na pagkakasunud-sunod kapag tinukoy mo ang isang air preheater tube.

1. Tukuyin ang daloy ng masa ng hangin, temperatura ng pumapasok, at kinakailangang temperatura ng labasan. Kalkulahin ang kabuuang kapangyarihan na kailangan.
2. Pumili ng target na watt density. Para sa duct velocities sa itaas 3 m/s, 3–5 W/cm2 ay isang makatwirang panimulang punto; babaan ang halaga kung ang daloy ng hangin ay variable.
3. Piliin ang materyal ng kaluban mula sa pinakamataas na inaasahang temperatura sa ibabaw ng tubo at anumang panganib sa kaagnasan sa kapaligiran.
4. Magpasya sa pagitan ng makinis at may palikpik na tubo. Mas gusto ang mga finned tube maliban kung ang pagiging malinis ang pangunahing priyoridad.
5. Kumpirmahin ang direksyon ng pag-mount, bend radii, posisyon ng thermocouple, at mga de-koryenteng koneksyon sa tagagawa bago ang produksyon.

Para sa higit pang gabay sa pagpapabuti ng pangkalahatang sistema, basahin ang tungkol sa kung paano pagbutihin ang kahusayan ng enerhiya ng mga pang-industriyang air heating system na may mahusay na air heating tubes .

Mga Karaniwang Pagkabigo at Pag-iwas

Kahit na ang isang mahusay na tinukoy na tubo ay maaaring mabigo kung ang mga naka-install na kondisyon ay naiiba sa disenyo. Ang pinakakaraniwang mga pagkabigo ay ang sobrang pag-init, pagkasira ng pagkakabukod, at mekanikal na pinsala sa mga palikpik.

• Overheating burn-out: lumalabas ito bilang isang nakikitang kupas na lugar sa kaluban. Ito ay kadalasang nagmumula sa isang watt density na masyadong mataas para sa aktwal na rate ng daloy, o mula sa isang fan failure. I-verify ang direksyon at bilis ng daloy ng hangin, at magdagdag ng switch ng daloy.
• Kabiguan ng pagkakabukod: lumilitaw ito bilang leakage current kapag ang magnesium oxide ay sumisipsip ng moisture, madalas pagkatapos ng malamig na shutdown. Hayaang lumamig nang paunti-unti ang tubo at panatilihing tuyo ang terminal compartment.
• Pinsala ng palikpik: ang mga baluktot o nawawalang palikpik ay nagpapataas ng lokal na temperatura at nagpapababa ng paglipat ng init. Protektahan ang heater sa panahon ng paghawak at pagpapanatili, at linisin ang mga deposito ng alikabok nang hindi gumagamit ng matutulis na kasangkapan.

Ang thermal protection ay hindi opsyonal. Ang isang pangunahing high-limit na thermostat o isang airflow interlock ay maaaring maiwasan ang karamihan sa mga pagkasira ng burn-out. Para sa karagdagang kasanayan sa kaligtasan, suriin ang mahahalagang panuntunan sa kaligtasan para sa mga heating coil at ang kanilang mga koneksyon .

Konklusyon

Ang pagpili ng air preheater tube ay isang desisyon sa engineering na nakadepende sa apat na numero: outlet air temperature, available space, air velocity, at watt density. Kapag ang apat ay kilala, ang materyal at palikpik na geometry ay magiging diretso. Kapag ang isa sa mga ito ay hindi pinansin, ang tubo ay malamang na mabibigo bago ang inaasahang buhay ng serbisyo nito. Sa isang sistema ng pag-init ng industriya, ang ilang oras ng pagsusuri sa disenyo sa yugto ng detalye ay palaging mas mura kaysa sa pagsasara na dulot ng maliit o hindi tugmang heater.
